Stropy typu Filigran

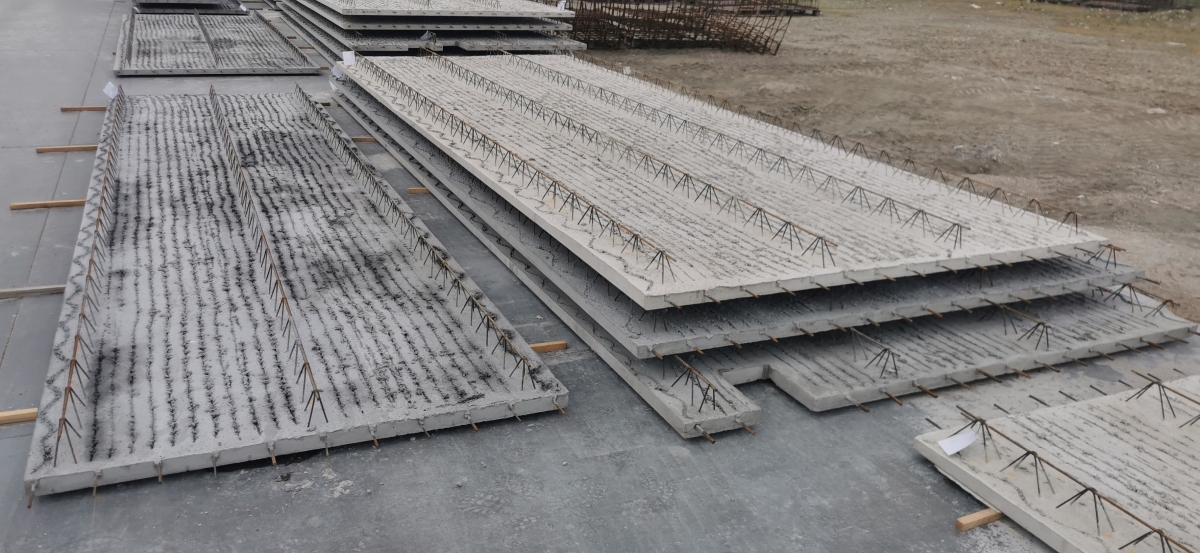

Płyty stropowe FILIGRAN to bardzo szeroki system stropów żelbetonowych. To rodzaj stropu monolitycznego, składającego się z dwóch podstawowych fragmentów konstrukcji:
- płyty żelbetonowej prefabrykowanej o grubości 5-7 cm;
- warstwy nadbetonu, która wylewana jest na budowie.
Płyty stropowe typu FILIGRAN posiadają pełne dolne zbrojenie stropu. Są usztywnione dodatkowym zbrojeniem, które zapewniają kratownice przestrzenne KJ (przekrój trójkątny). Strop zespolony projektuje się z różnej klasy betonu, w zależności od klasy całej ekspozycji oraz odporności ogniowej. Minimalna klasa materiału prefabrykatu wynosi C25/30 (B30) (zgodnie ze specyfikacją techniczną).
Parametry techniczne określa projektant stropu. Firma Galbet wykonuje projekt we własnym zakresie . Kratownice to element wystający ponad płyty prefabrykowane. Współpracują z nimi podczas montażu i transportu. W celu zwiększenia przyczepności dla betonu uzupełniającego górna powierzchnia płyt jest chropowata.
Zalety stropu typu Filigran:
- bardzo duża dokładność i gładkość stropu
- nie wymaga wyrównywania i tradycyjnego tynkowania
- rozpiętości do 8,0 m,
- odporność płyt stropowych FILIGRAN dostosowana jest do konkretnego obciążenia
- minimum deskowania przy tworzeniu stropu
- możliwość wykonania dowolnego kształtu stropu
- możliwość stworzenia na etapie prefabrykatu różnorodnych otworów (przebić kanalizacyjnych, wentylacji itp.)
- niski ciężar własny - płyta ma wagę - 125 - 140 kg/m2.
- skrócenie czasu wykonywania stropu na budowie
- możliwość montażu z samochodu , unikając pośredniego składowania (wg dokumentacji projektowej)
- możliwość wykonania stropu krzyżowozbrojonego w dowolnych punktach podparcia
- ograniczenie ilości prac wykończeniowych, brak szalowania
Podstawowe parametry techniczne:
- beton płyty prefabrykowanej klasy min. C25/30 (B30)
- stal klasy A-IIIN oraz A-I
- długość płyty max 800 cm
- szerokość płyty: max 250 cm
- grubość płyty: podstawowa 5 cm
- minimalna głębokość oparcia płyt: 2-4 cm
- pozostałe parametry zgodnie z projektem technicznym
